DIY節電 自動防逆流併網儲能系統操作攻略參考 太陽能教學
–
個人DIY不建議
建議有合格水電證書或是太陽能相關證書去施作較安全
–

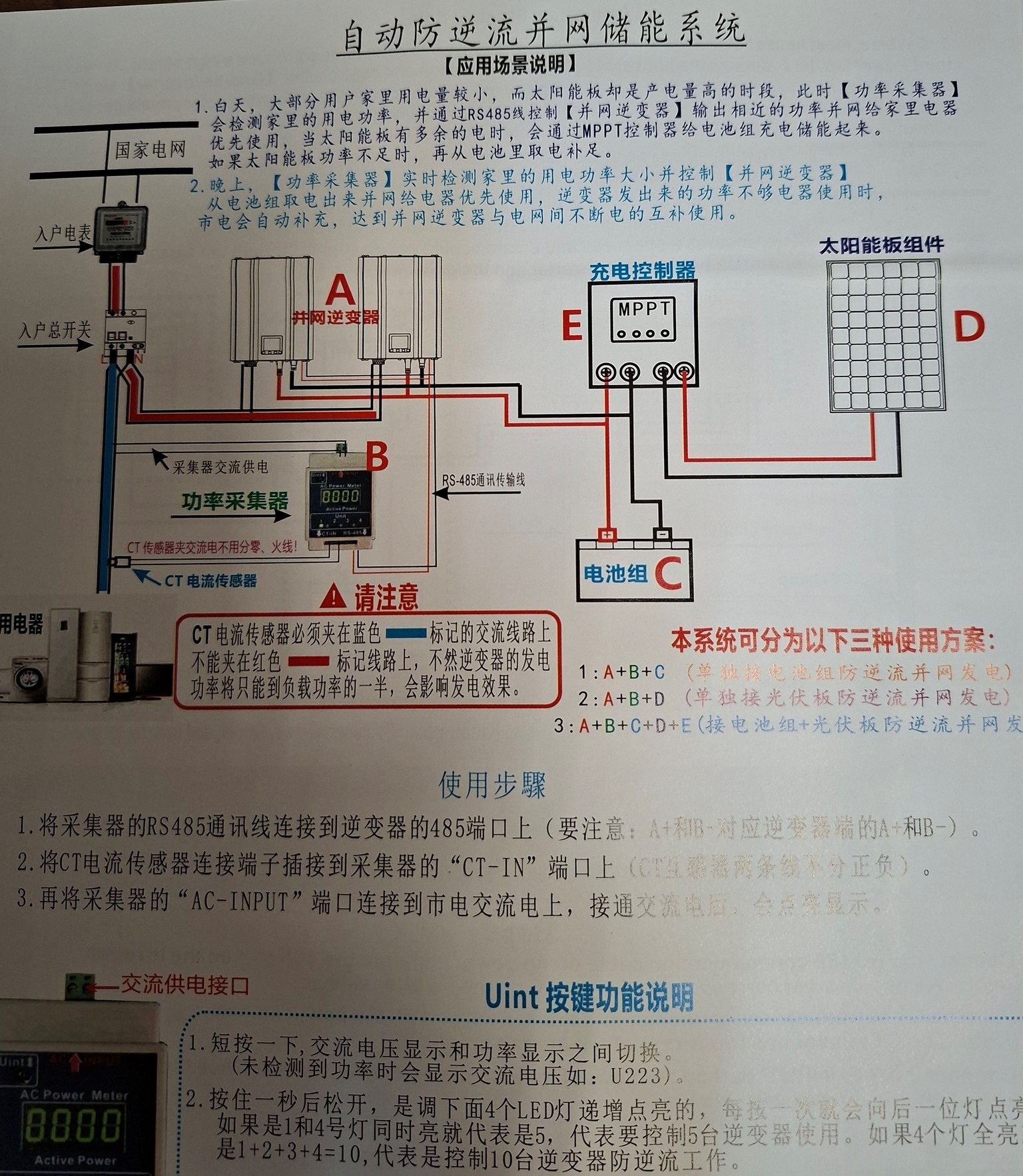

自動防逆流併網儲能系統操作攻略參考
–
【應用場景說明】
–
白天運作：
大部分用戶家裡用電量較小，而太陽能板卻是產電量高的時段。
此時「功率採集器」會檢測家裡的即時用電功率，並通過 RS485 通訊線控制「併網逆變器」輸出相近的功率，優先供家裡電器使用。
當太陽能板發電量有多餘時，會通過 MPPT 充電控制器將電能儲存在電池組中。若太陽能功率不足，系統會自動從電池取電補足缺口。
–
晚上運作：
「功率採集器」實時檢測家裡的用電功率，並控制「併網逆變器」從電池組取電供給電器優先使用。
當逆變器輸出的功率不足以支撐家電用電時，市電（國家電網）會自動補充，達到併網逆變器與電網之間不斷電的互補使用。
–
【系統組件標註】
A：併網逆變器（負責直流轉交流並與市電同步）
B：功率採集器（負責監測總用電量與數據通訊）
C：電池組（能量儲存單元）
D：太陽能板組件（能量產生單元）
E：充電控制器 (MPPT)（負責管理太陽能對電池充電）
【三種配置使用方案】
方案 A + B + C：單獨接電池組之防逆流併網發電系統。
方案 A + B + D：單獨接太陽能板之防逆流併網發電系統。
方案 A + B + C + D + E：連接電池組與太陽能板之完整防逆流併網儲能系統。
【安裝注意事項】
重點警告：CT 電流感測器必須夾在「藍色標記」的入戶交流線路上（總開關進線處），絕對不能夾在「紅色標記」的逆變器輸出線路上。
若夾錯位置，逆變器的發電功率將只能達到負載的一半，嚴重影響發電與節電效果。
–
【安裝使用步驟】
通訊連接：將採集器的 RS485 通訊線連接到逆變器的 485 端口（需注意 A+ 和 B- 端子必須對應正確）。
感測器連接：將 CT 電流感測器的插頭插入採集器的「CT-IN」接口（CT 的兩條導線不分正負極）。
電源啟動：將採集器的「AC-INPUT」接口連接到市電交流電，通電後顯示屏會亮起。
–
【Uint 按鍵與功能說明】
顯示切換：短按按鍵可切換顯示「交流電壓 (V)」與「即時功率 (W)」。若未檢測到功率，顯示屏會顯示電壓數值（例如 U223）。
逆變器數量設定：按住按鍵一秒後鬆開，可調整下方的 4 個 LED 燈。每按一次燈號會遞增點亮，用於設定控制的逆變器台數。
例如：1 號燈與 4 號燈同時亮，代表設定為 5 台。
例如：1、2、3、4 號燈全亮，代表設定為 10 台（1+2+3+4=10）。
–
系統操作與優化攻略教學
這套系統的核心價值在於「零輸出 (Zero Export)」，即讓發電量精準匹配用電量，防止電力回流至電網，非常適合未申請併網躉售的用戶。
–
精準安裝 CT 感測器
CT 夾頭是系統的眼睛。請確保夾在全家總用電的「火線」上。如果家中有過多電磁干擾，建議將 CT 線與高壓動力線稍微隔開，確保採集到的用電數據準確，逆變器才能做出正確的功率反應。
–
根據需求選擇方案
預算有限：選「方案 2」。白天用太陽能抵銷冷氣、冰箱等常載用電。
削峰填谷：選「方案 1」。利用離峰時段對電池充電，在電費昂貴的尖峰時段由電池放電。
能源自主：選「方案 3」。白天充飽電池並供電，晚上繼續使用電池電力，最大化節省電費。
–
RS485 通訊除錯
如果發現逆變器發電量一直固定在極低數值，或者顯示通訊錯誤，請優先檢查 RS485 的 A/B 線是否接反。這條線負責傳遞「現在家裡需要多少瓦」的指令，是防逆流功能的關鍵。
多機併聯的 LED 設定
如果你同時使用多台逆變器來分擔負載，務必在功率採集器上透過 Uint 按鍵正確設定台數。
系統會根據設定的台數平均分配輸出功率。例如設定為 2 台，當家裡需要 1000W 時，採集器會命令每台逆變器各輸出 500W。
–
安全維護
逆變器運作時會有一定發熱量，安裝位置應保持通風。同時建議在太陽能進線與電池進線端加裝適當的直流斷路器（DC Breaker），增加維護時的安全保障。
–
常見配套品牌與型號
在電商平台（如淘寶、eBay 或 AliExpress）上，這款設備常隨以下設備出貨：
SUN-1000GTIL2 / SUN-2000GTIL2（常見的藍色長方體逆變器）。
Mars Rock / Soyosource 等品牌的防逆流系列。
產品說明書標題通常叫作：「併網逆變器專用功率採集器」 或 「防逆流控制器」。
–
–
