DC升壓設定參考 1800W JL-1800
–

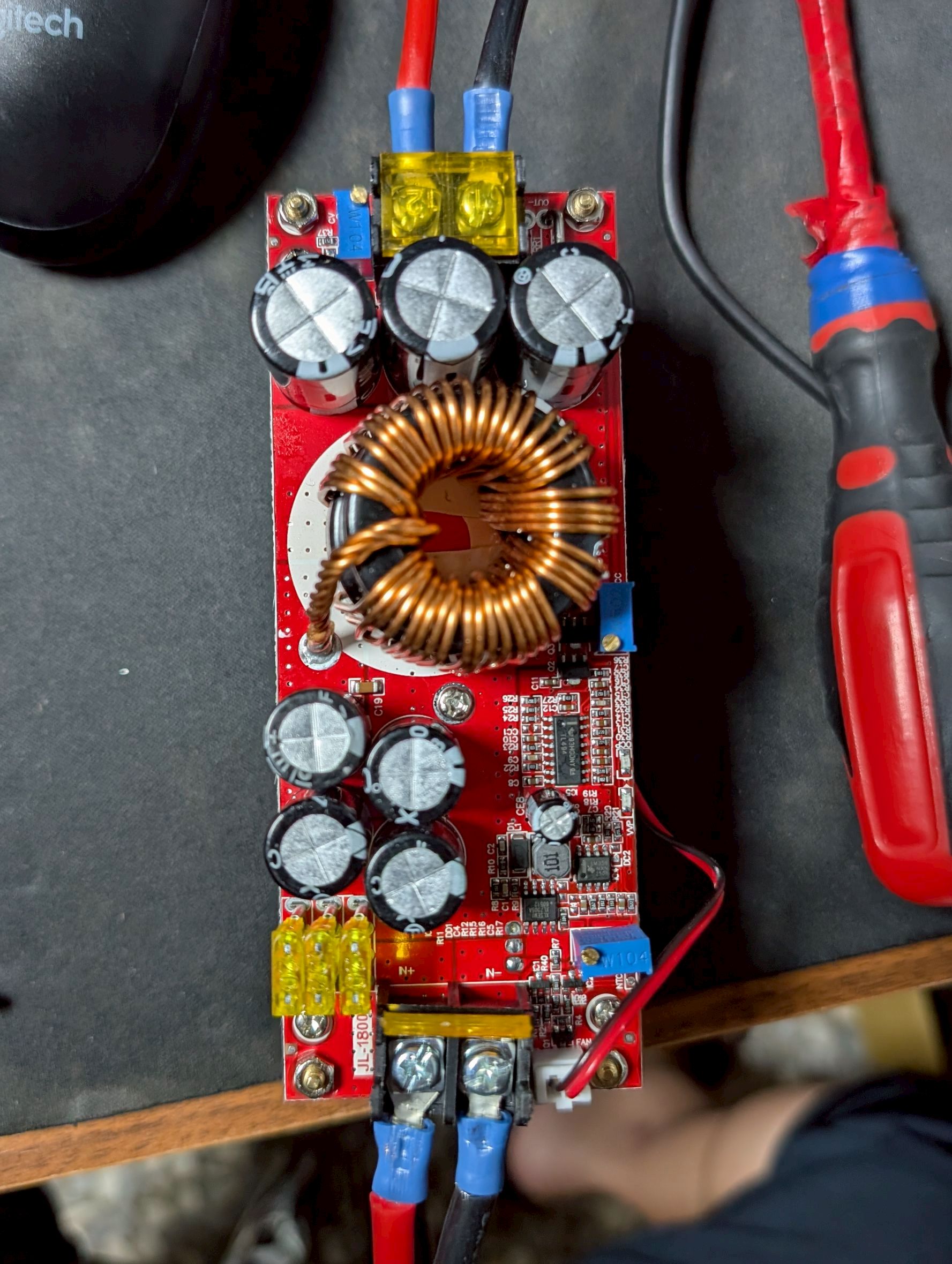

藍色電位器功能位置對照
根據圖片中的配置與板上絲印符號，由上至下分別為：
上方（靠近黃色輸出端子）：CV（Constant Voltage）— 調整輸出電壓。
中間右側（靠近電感與控制晶片）：CC（Constant Current）— 調整輸出電流限流。
下方右側（靠近黃色輸入端子）：UV（Under Voltage Lock Out）— 輸入欠壓保護調整。
48V 升 60V 實際調整步驟
調整時請準備一支一字螺絲起子與一個萬用錶（三用電表），並在空載（不接任何電器或電池）狀態下操作。
第一步：調整輸出電壓（CV — 上方電位器）
將 48V 輸入源接至下方輸入端（注意正負極 IN+ / IN-）。
將萬用錶切換至直流電壓檔（DC V），兩隻探針接在上方輸出端（OUT+ / OUT-）。
觀察萬用錶讀數，使用螺絲起子旋轉上方藍色電位器：
順時針旋轉：調高電壓。
逆時針旋轉：調低電壓。
註：精密電位器需要旋轉較多圈（約 10 至 20 圈）才會看到明顯變化。
將電壓精準調整至 60.0V。
第二步：調整輸入欠壓保護（UV — 下方電位器）
用來設定當輸入端電池電壓過低時，模組自動停止升壓，避免電池過放損壞。
若輸入源為 48V 鋰電池或鉛酸電池，保護點通常設定在 42V 至 44V 左右。
將輸入電源的電壓降至預設的保護電壓（例如 42V）。
旋轉下方 UV 電位器，直到板子上的保護指示燈剛好亮起、輸出關閉為止。
若輸入源為固定電壓的穩壓電源，不需過放保護，可將此電位器逆時針多轉幾圈放寬限制。
第三步：調整恆流限流（CC — 中間電位器）
若接純電器負載（如馬達、燈具）：將中間 CC 電位器順時針轉大，由電器自身功率決定電流。
若要幫 60V 電池充電：必須嚴格限制電流。需將萬用錶切換至電流檔串聯於電路中，在接上電池時，調整中間 CC 電位器至該電池的安全充電電流。
安全提醒
由於功率守恆原理，當 48V 升壓至 60V 滿載工作時，輸入端的電流會明顯大於輸出端電流。運作時發熱量大，請務必確保輸入端導線線徑腳夠，且在高功率運作時必須加裝風扇進行強制散熱。
