DIY 自組自製 48V 50AH 鋰鐵電池紀錄教學參考 極空保護板 2026 16串
–
給家裡太陽能儲能並聯增加一點容量
動手自己組看看
自己組小心別短路就好
做個紀錄
–

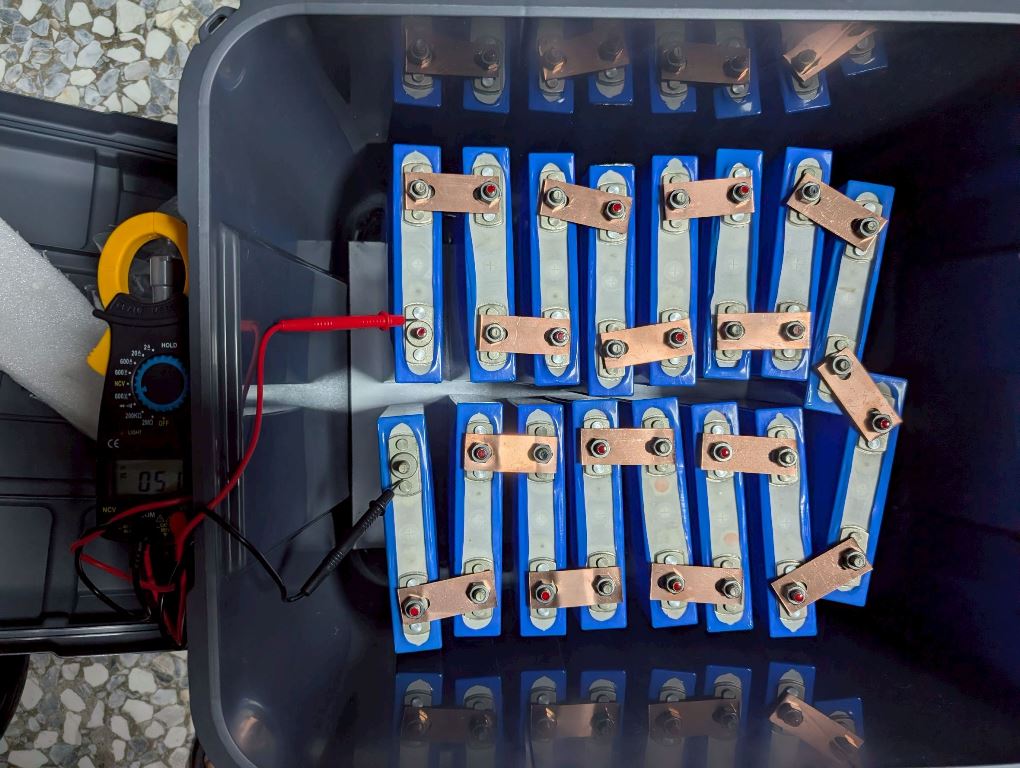

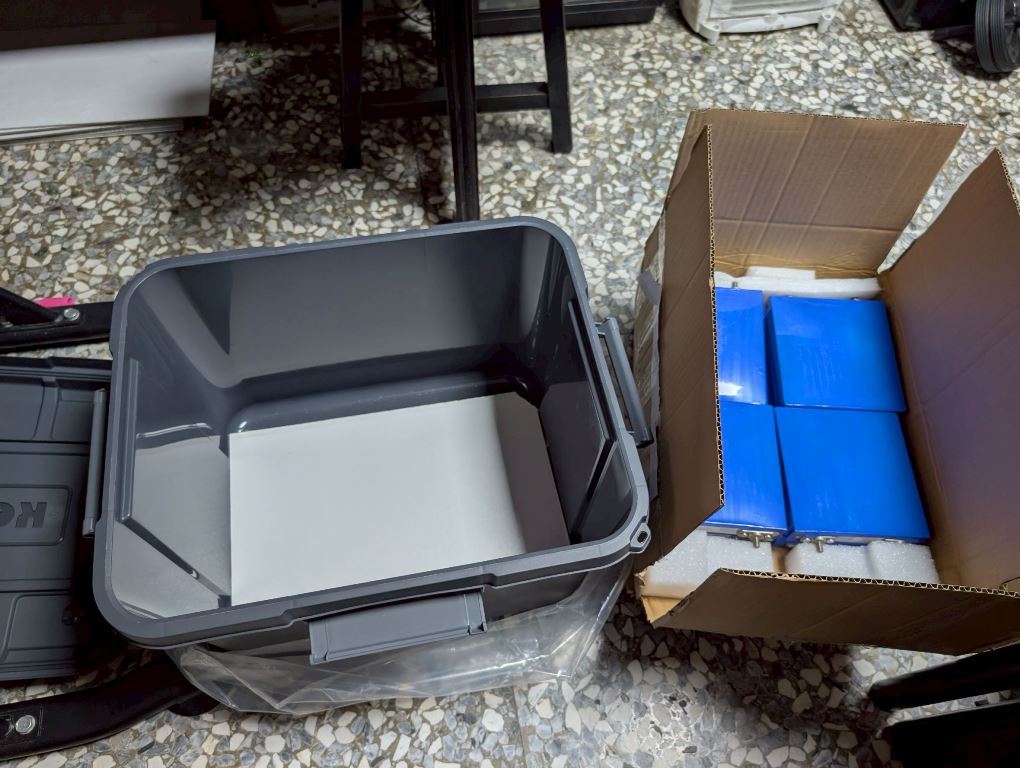

流程大概是: 擺電池>稍微鎖緊連結片>隔短路的>

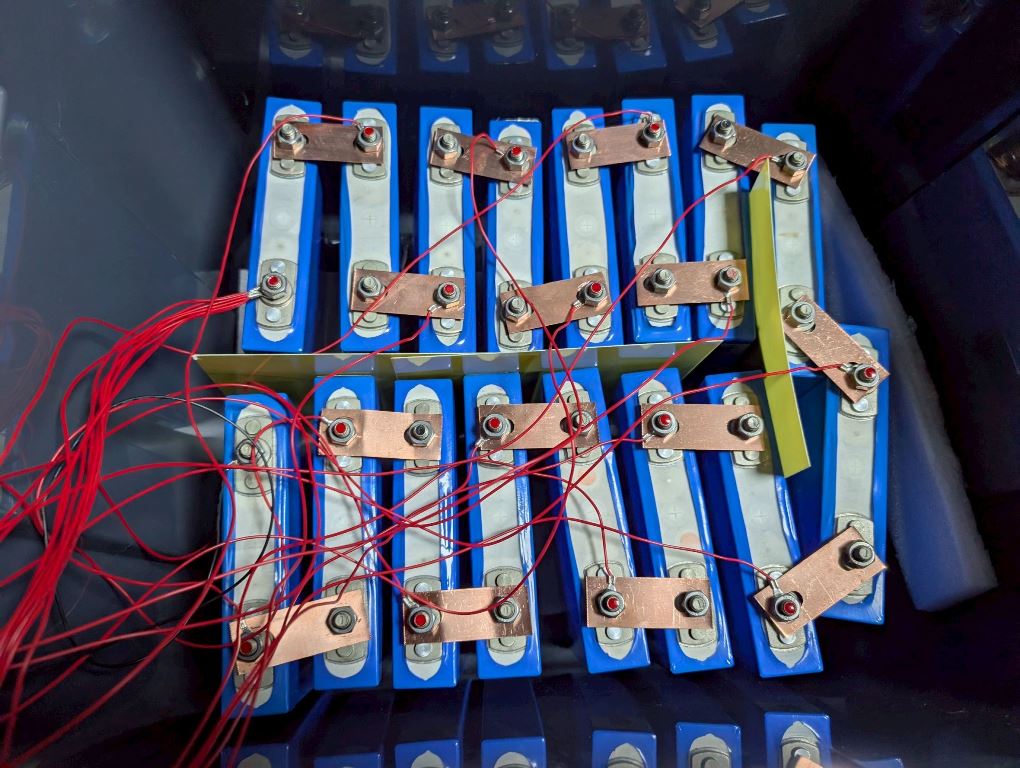

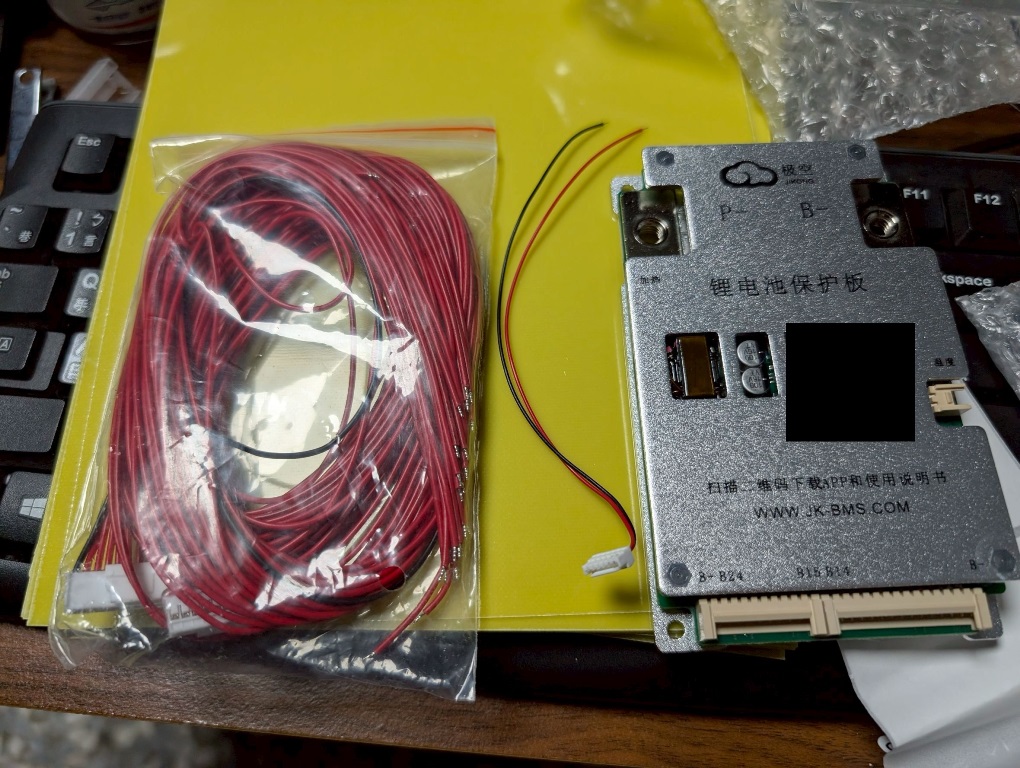

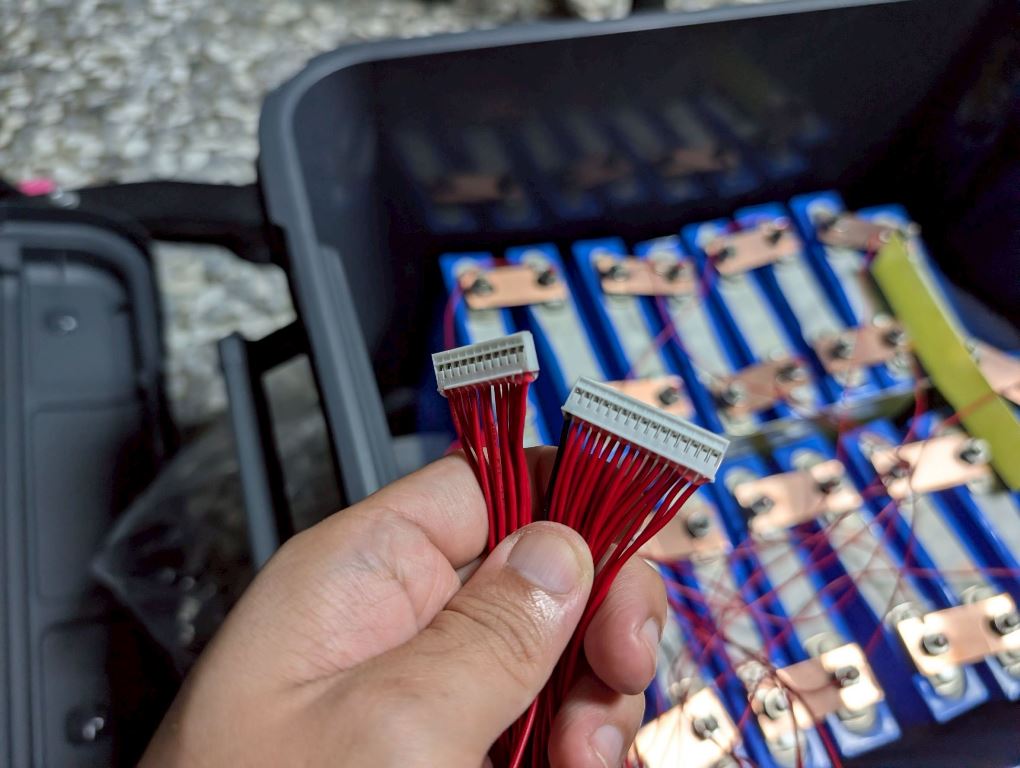

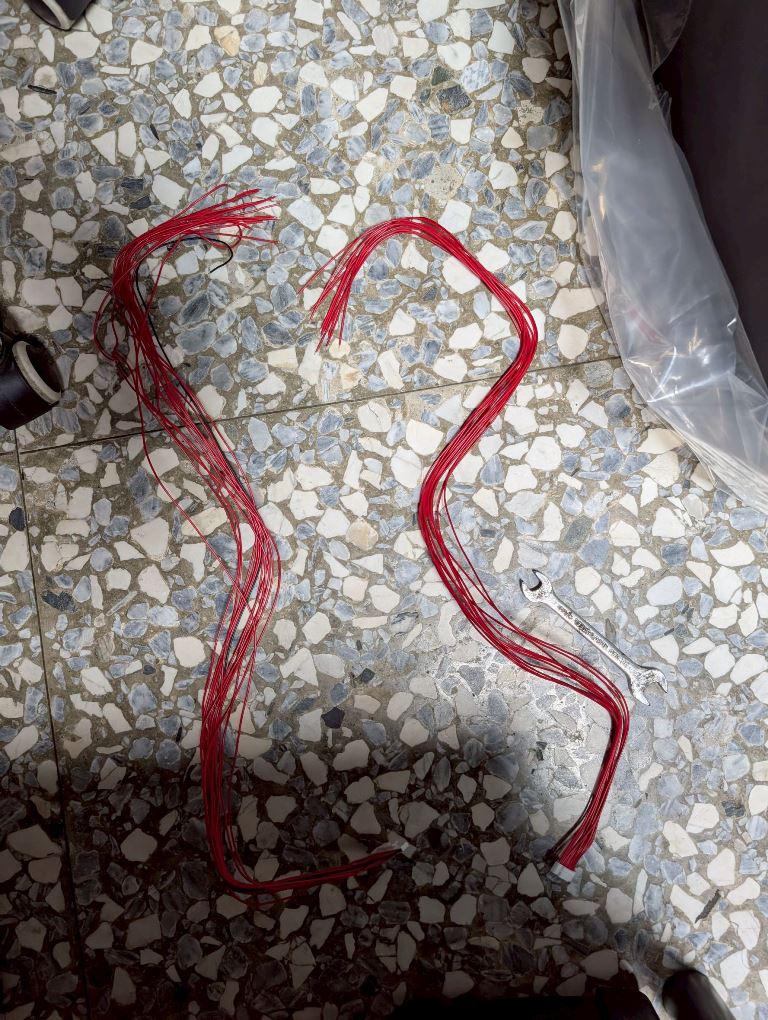

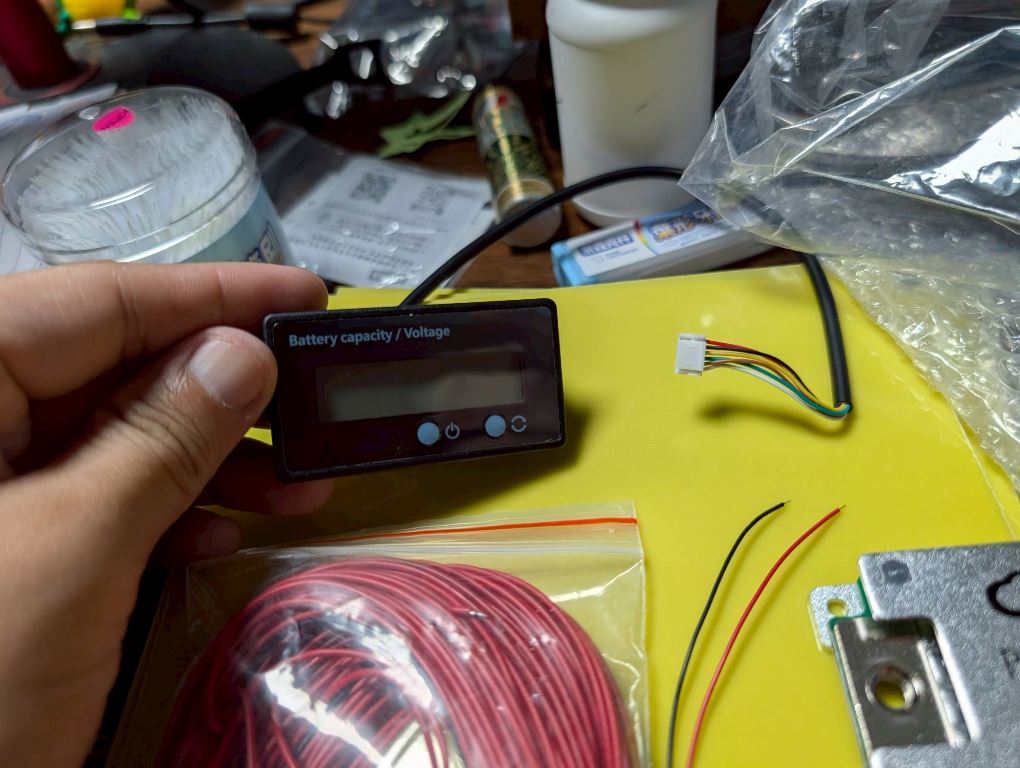

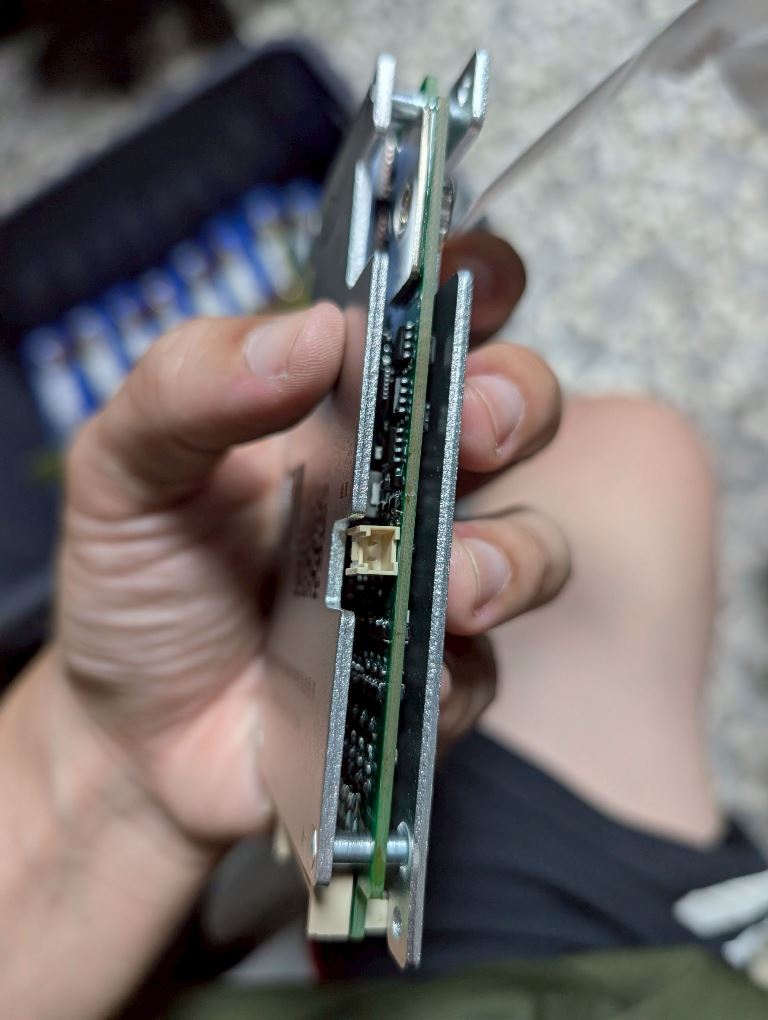

>極空版線材>先鎖上總負極>跟每個+極(1-15)>
>最後把剩下的集合鎖上最後的正極>

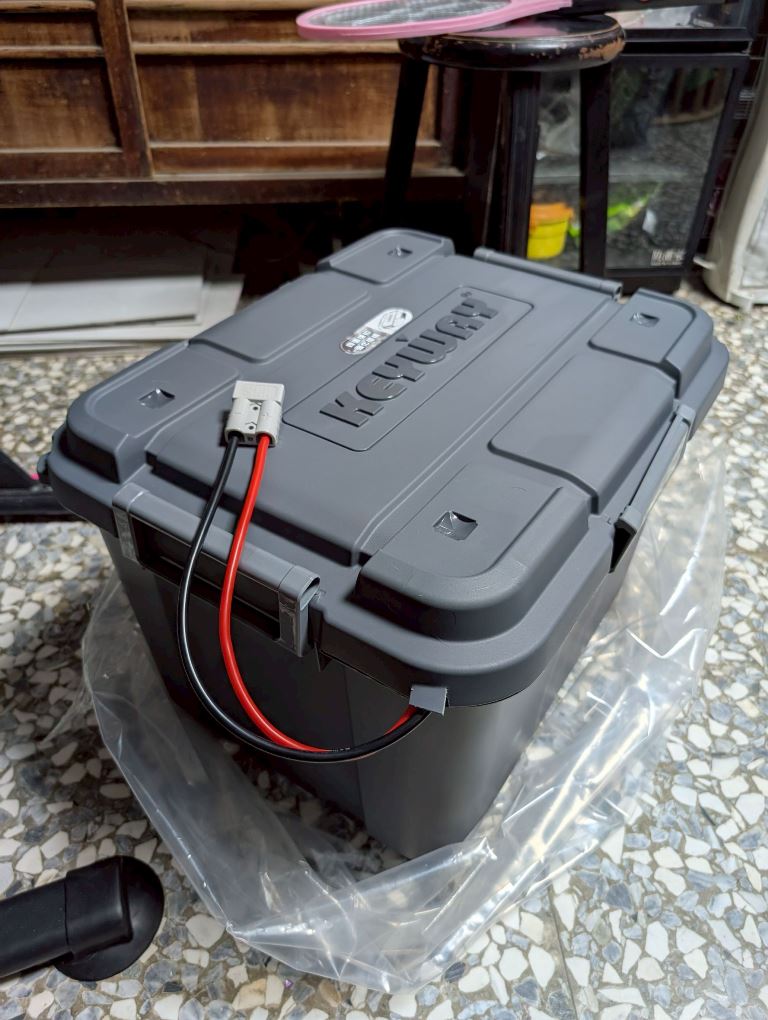

>粗電線鎖上兩個負極>粗電線鎖好正極(我是用安德森50A灰直接輸出一組)

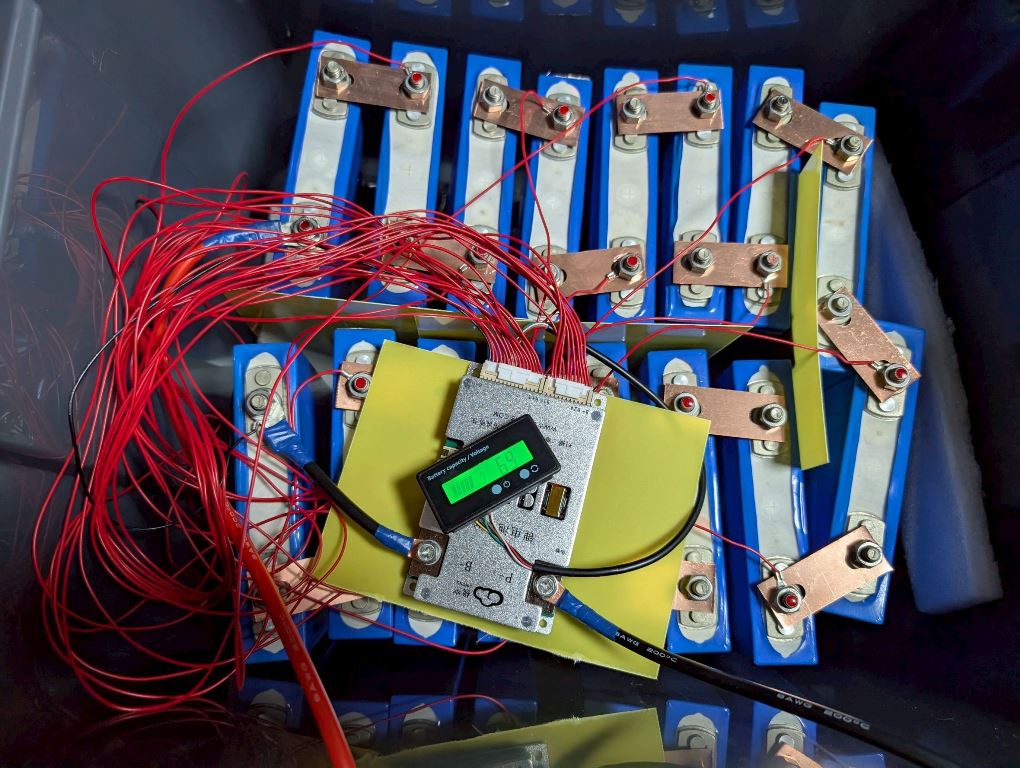

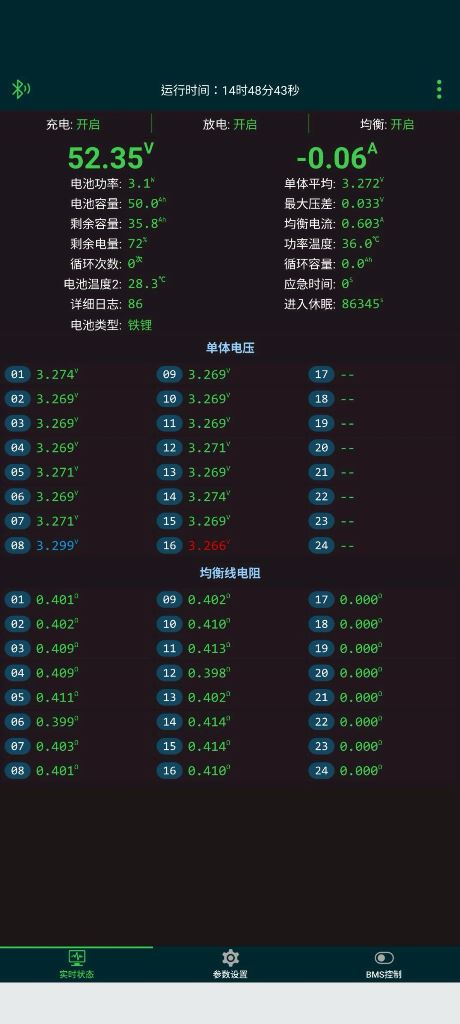

完工極空版開機>APP藍芽連線設定16串電池跟50AH容量>其他細部設定
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–

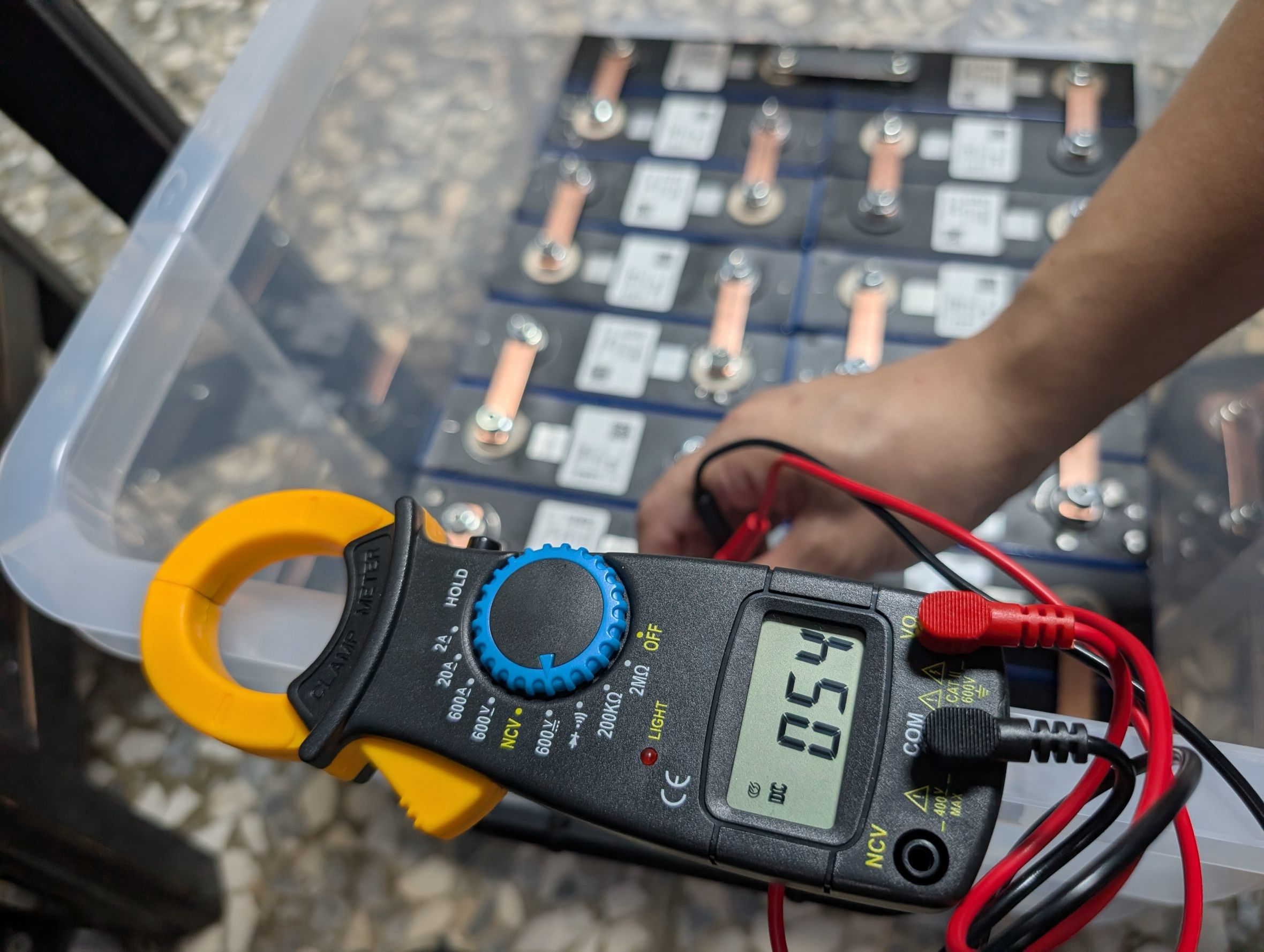

剛組好壓差相當大
放一晚隔天充電即可改善
–
–
–
–
極空鋰電池保護板接線與維護指南

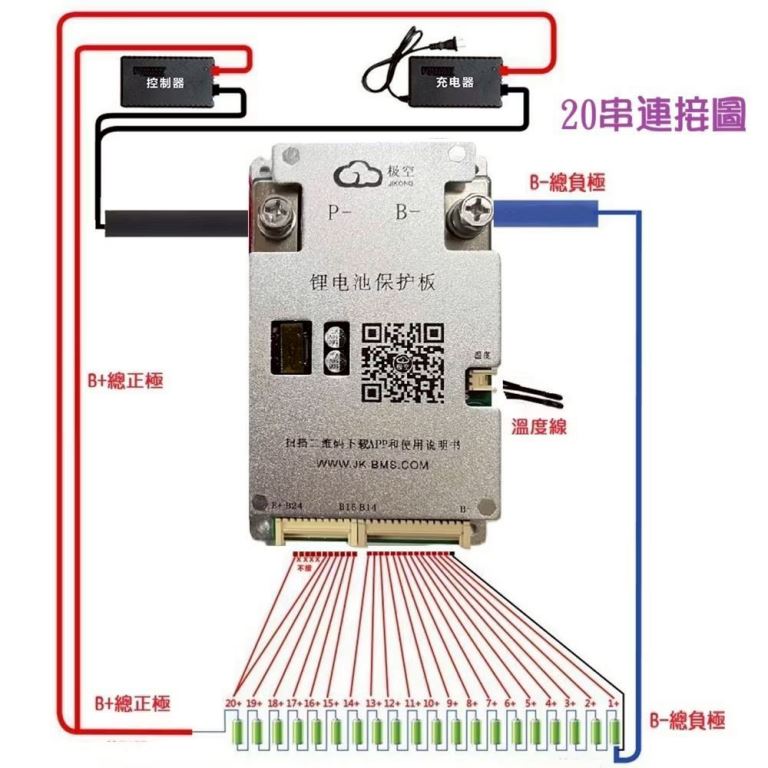

一、 20串連接圖說明
1. 主要端子與線路連接

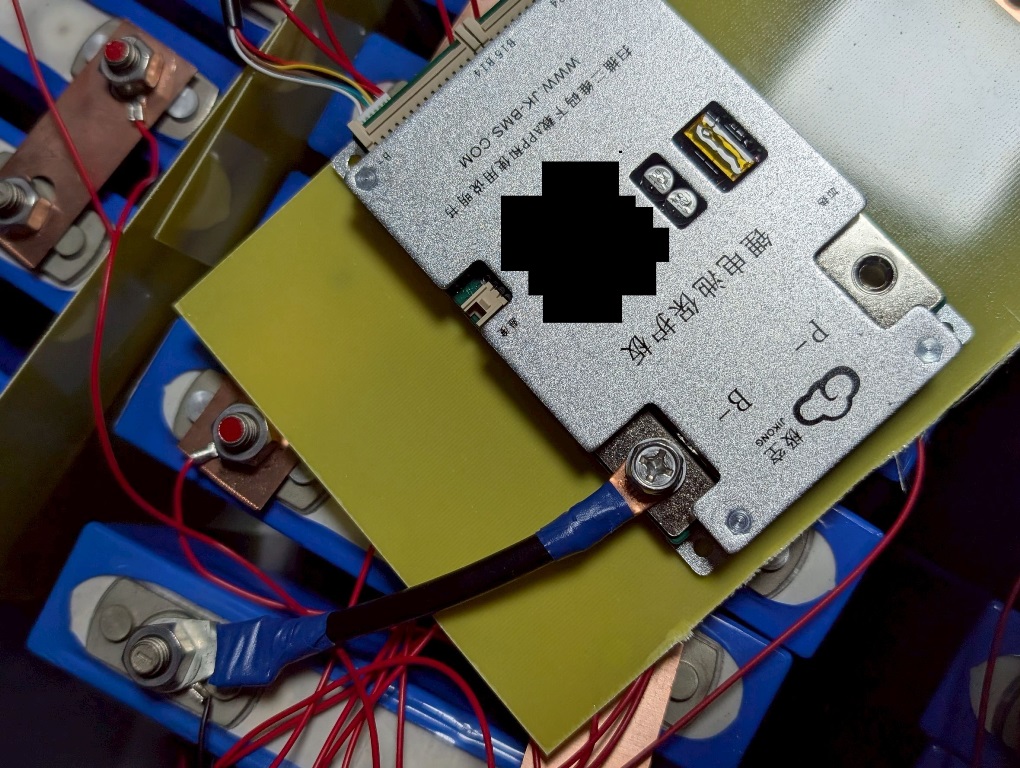

B- 總負極 (藍色粗線)：從保護板右上方的 B- 螺絲端子，連接至電池組的總負極。
P- 端子 (黑色粗線)：從保護板左上方的 P- 螺絲端子引出，分別接至：
控制器的負極輸入端。
充電器的負極輸出端。
B+ 總正極 (紅色粗線)：電池組的總正極，直接並聯連接至 控制器正極 與 充電器正極。
溫度線：保護板右側中央接出的感溫探頭線。

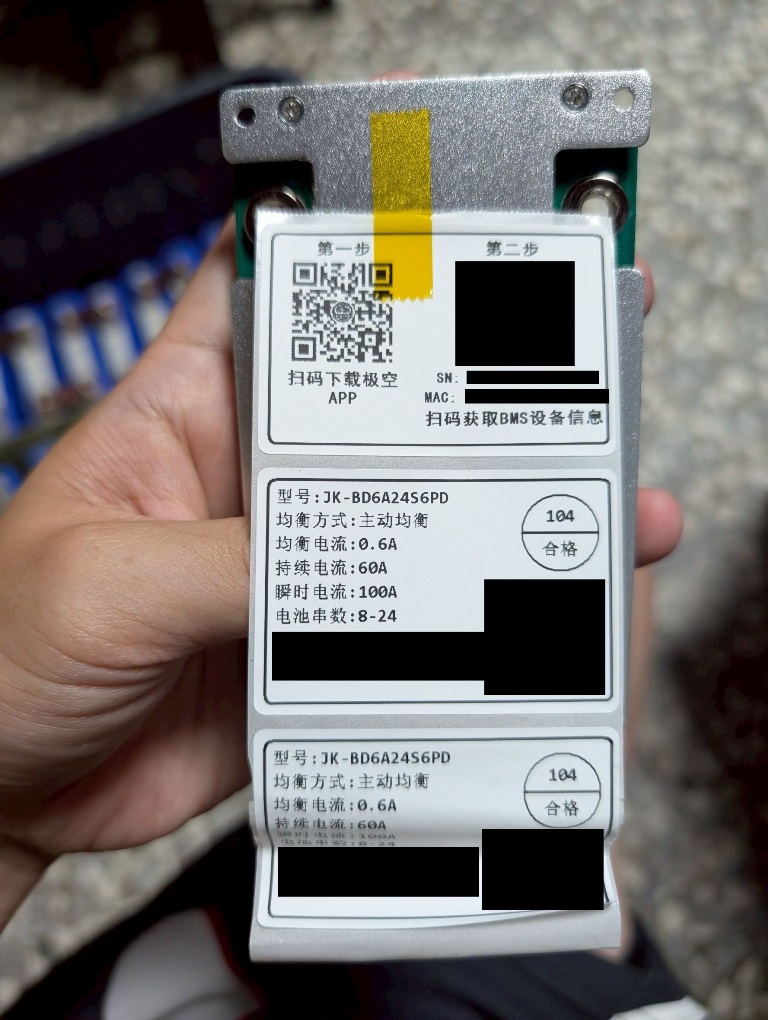

APP 下載提示：掃描板面二維碼下載 APP 和使用說明書，或訪問官網：[www.jk-bms.com](https://www.jk-bms.com)。

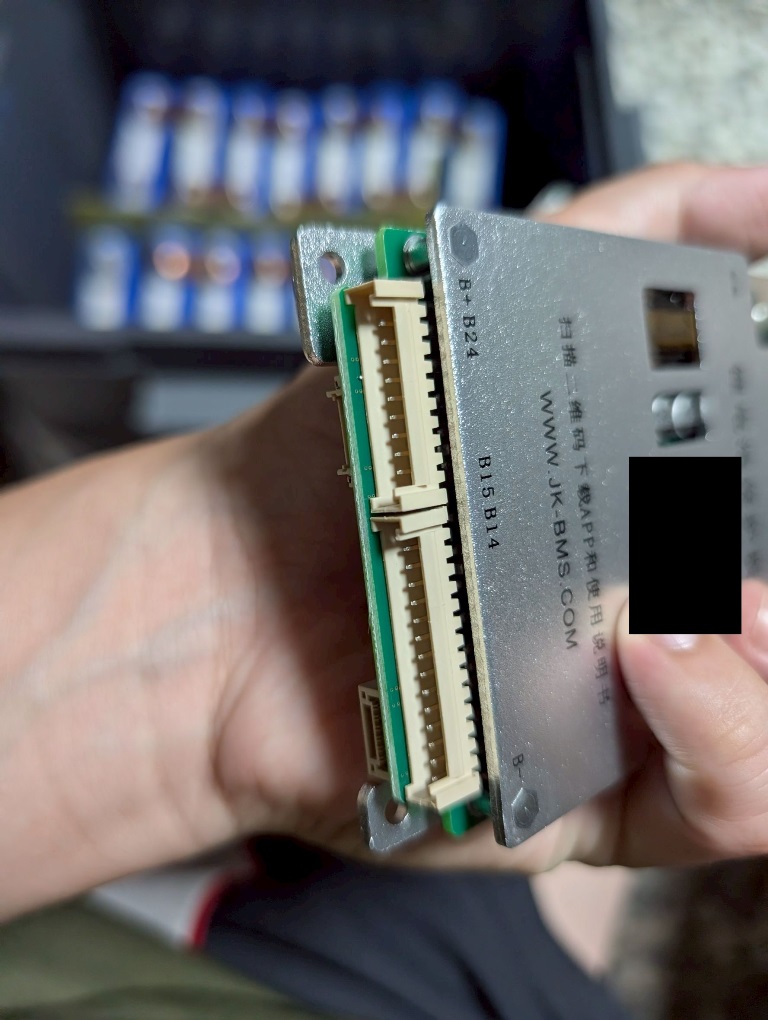

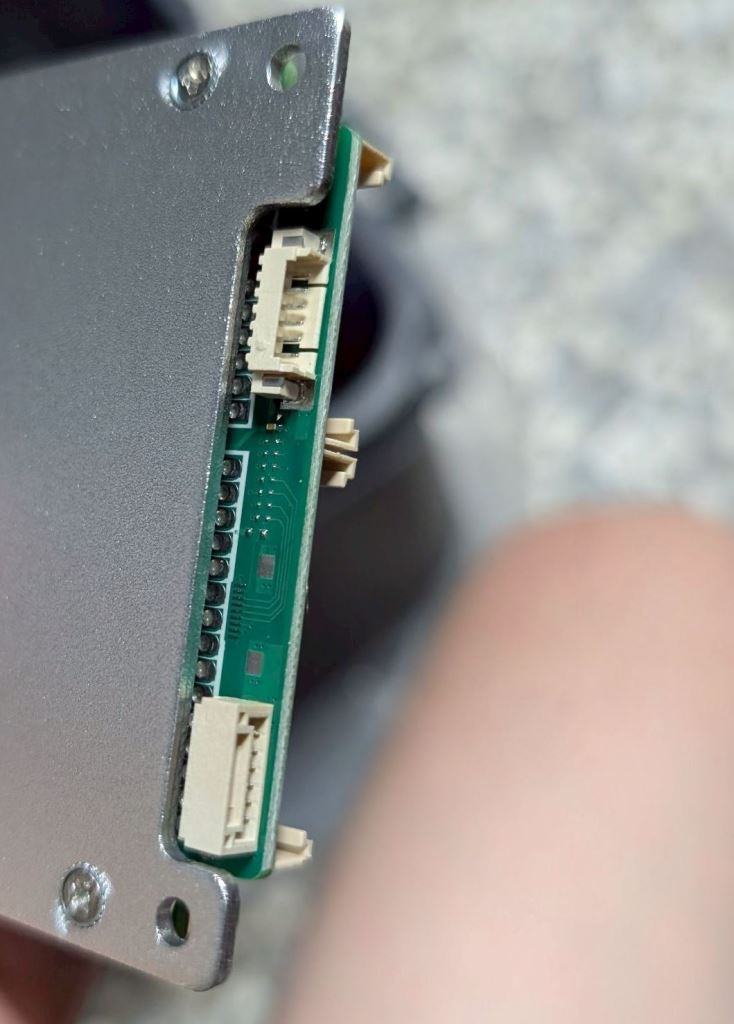

2. 20串排線接線順序 (由右至左)
排線最右側第 1 根 (標示 1+) 接至第 1 串電池正極，依此類推（2+、3+…至 20+）。
⚠️ 特別注意：排線最左側有 4 個針腳位置標示「❌ 不接」（位於第 20 串左側）。

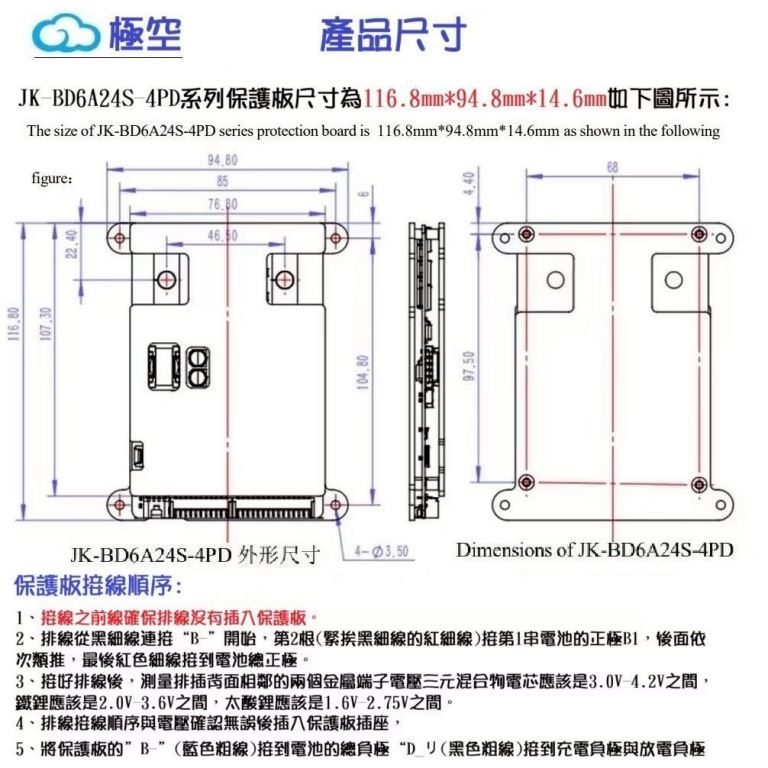

二、 產品尺寸與接線順序

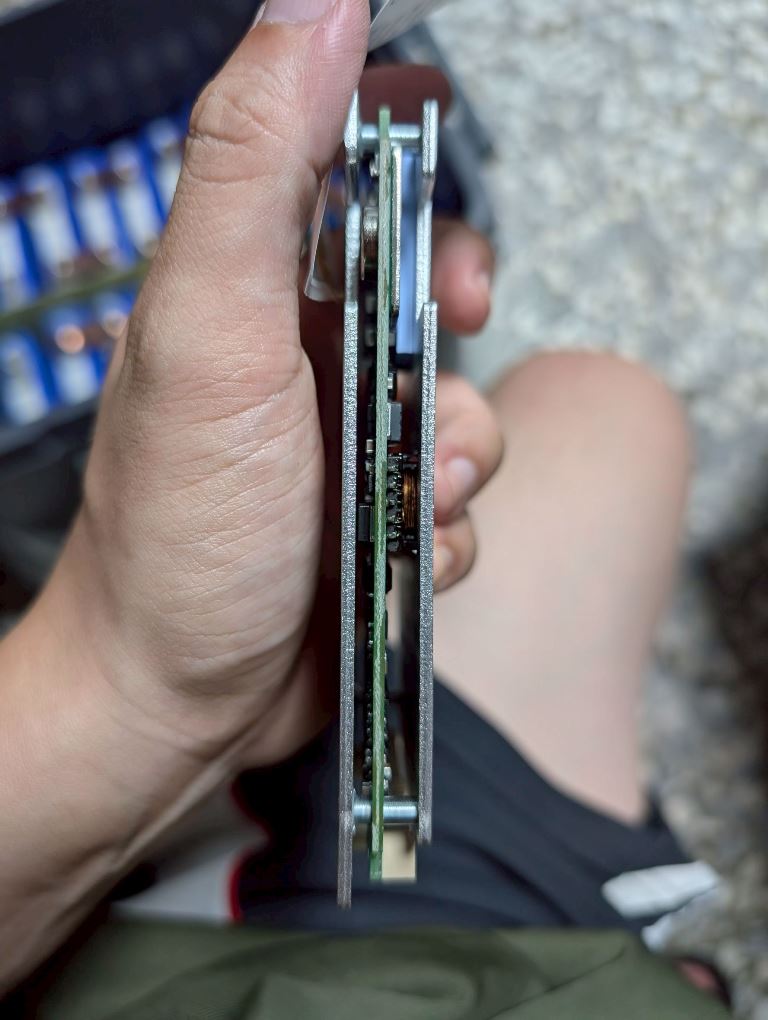

1. 產品型號與尺寸

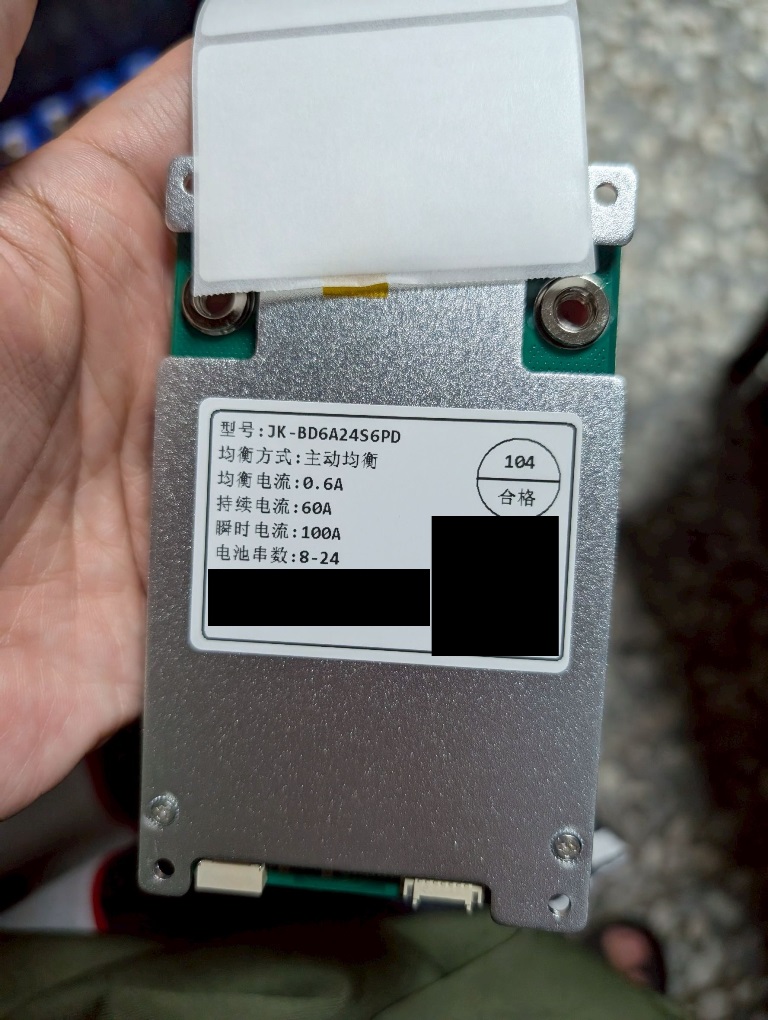

產品型號：JK-BD6A24S-4PD 系列保護板
外形尺寸：116.8mm * 94.8mm * 14.6mm
詳細規格：外殼固定孔距為 107.30mm (縱向) / 76.80mm、85mm、94.80mm (橫向)，固定孔徑為 4-∅3.50。
2. 保護板接線順序
檢查排線：接線之前確保排線沒有插入保護板。
排線焊接：
排線從黑細線開始連接電池「B-」（總負極）。
第 2 根（緊挨黑細線的紅細線）接第 1 串電池的正極 B1。
後面依次類推，最後一根紅色細線接到電池總正極。
電壓測量：接好排線後，用萬用表測量排插背面相鄰的兩個金屬端子電壓。
三元混合物電芯：應在 3.0V – 4.2V 之間。
鐵鋰電芯：應在 2.0V – 3.6V 之間。
鈦酸鋰電芯：應在 1.6V – 2.75V 之間。
插入排線：排線接線順序與電壓確認無誤後，方可插入保護板插座。
主線連接：將保護板的「B-」（藍色粗線）接到電池的總負極；將「P-」（黑色粗線）接到充電負極與放電負極。
三、 故障檢測與異常排查

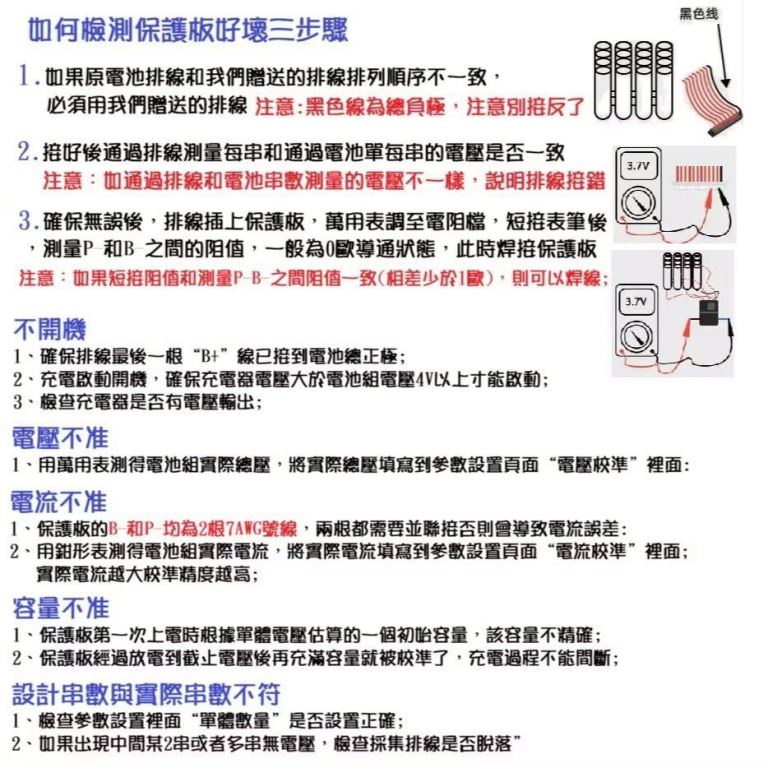

1. 如何檢測保護板好壞三步驟
排線順序檢查：如果原電池排線和我們贈送的排線排列順序不一致，必須用我們贈送的排線。注意：黑色線為總負極，注意別接反了。
電壓一致性對比：接好後通過排線測量每串電壓，並與通過電池單體每串測量的電壓對比是否一致。注意：如通過排線和電池串數測量的電壓不一樣，說明排線接錯。
阻值測量：確保無誤後，排線插上保護板。萬用表調至電阻檔，短接表筆後，測量 P- 和 B- 之間的阻值，一般為 0歐導通狀態，此時可焊接保護板。注意：如果短接阻值和測量 P-、B- 之間阻值一致（相差少於 1歐），則可以焊線。
2. 常見故障排查
💡 不開機
確保排線最後一根「B+」線已接到電池總正極。
充電啟動開機：確保充電器電壓大於電池組電壓 4V 以上才能啟動。
檢查充電器是否有電壓輸出。
📊 電壓不准
用萬用表測得電池組實際總壓，將實際總壓填寫到參數設置頁面「電壓校準」裡面。
⚡ 電流不准
保護板的 B- 和 P- 均為 2根 7AWG 號線，兩根都需要並聯接上，否則會導致電流誤差。
用鉗形表測得電池組實際電流，將實際電流填寫到參數設置頁面「電流校準」裡面；實際電流越大，校準精度越高。
🔋 容量不准
保護板第一次上電時，是根據單體電壓估算的一個初始容量，該容量不精確。
保護板經過放電到截止電壓後，再充滿電，容量就會被校準，且充電過程不能間斷。
⚙️ 設計串數與實際串數不符
檢查參數設置裡面「單體數量」是否設置正確。
如果出現中間某 2 串或者多串無電壓，檢查採集排線是否脫落。
–
–
建議電壓與安全參數設定值參考
為了延長磷酸鐵鋰電池的壽命並兼顧安全，建議將參數調整為較為溫和的「安全實用範圍」，避免壓榨到極限：
–
| 參數名稱 | 建議設定值 | 說明 |
| 單體過壓保護 | 3.65 V | 鐵鋰的上限，超過此值會切斷充電。 |
| 單體過壓恢復 | 3.55 V | 保護後，電壓降到此值才會重新允許充電。 |
| 單體欠壓保護 | 2.50 V | 鐵鋰的下限，低於此值會切斷放電以保護電池。 |
| 單體欠壓恢復 | 2.80 V | 保護後，回升到此值才允許重新放電。 |
| 單體均衡觸發電壓 | 3.40 V | 重要！ 磷酸鐵鋰在 3.40V 以下平台期非常平緩，壓差大是正常的。強烈建議設定在 3.40V 以上才啟動均衡，否則在低電量時越均衡越亂。 |
| 均衡開啟壓差 | 0.005 V ~ 0.010 V | 當單體最高與最低壓差大於此值，且滿足觸發電壓時，啟動主動均衡。 |
–
【16串（16S）磷酸鐵鋰電池 48V50Ah / 48V166Ah 最佳化參數總整理】
【一、核心電壓與均衡設定】
單體數量（串）：16
均衡觸發壓差：0.010 V
均衡起始電壓：3.400 V （核心優化：充電末期精準均衡）
單體過充電壓：3.600 V （安全第一防線）
SOC-100%電壓：3.445 V （判定滿電基準，可維持3.445V至3.450V）
單體過充恢復：3.400 V
單體欠壓恢復：2.900 V
SOC-0%電壓：2.700 V
單體欠壓保護：2.600 V （核心優化：提高底線避免過放）
自動關機電壓：2.500 V 至 2.600 V （核心優化：防止BMS自身耗電）
–
【二、兩組電池的個別差異設定】
50Ah 電池組專屬設定：
電池容量：50 Ah
最大均衡電流：0.6 A
推薦充電/浮充欄位：無此欄位
166Ah 電池組專屬設定：
電池容量：166 Ah
最大均衡電流：2.0 A （大電流主動均衡）
推荐充电电压：3.450 V 至 3.500 V （新版介面單體基準）
推荐浮充电压：3.350 V （核心優化：滿電不持續高壓強灌）
–
【三、並聯運作與日常維護三大金律】
實體並聯時機：
當這兩組電池要透過銅排或粗導線進行實體並聯時，兩組的總電壓差務必小於 0.2V。最安全的做法是兩組各自用同一個充電器充滿電、靜置半小時後再接通，避免產生巨大的互充火花。
總電壓與均衡的關係：
這兩組設定的均衡起始電壓都是 3.40V。這代表當充電器把總電壓充超過 54.4V（計算公式：3.40V x 16串）時，保護板才會在背景自動偵測壓差並進行均衡。
定期滿充保養：
如果平時使用環境很少充到 54.4V 以上，電池處於低壓區壽命會非常長。但建議每隔 1 至 2 個月固定安排一次「滿充保養」，讓充電器或逆變器充電到 55.2V 左右並維持數小時，給保護板充足的時間把累積的微小壓差徹底拉平。
–
